Terug naar portfolio Case 03 · Fotogrammetrie & 3D-modellering

Een woning,
rondom in 3D.

Tachtig dronebeelden, één vlucht van ongeveer 19 minuten en een interactief 3D-model. Dakvlakken, dakranden, gevels en terras staan in samenhang in beeld, en je bekijkt ze vanuit elke hoek.

Verken het 3D-model Bekijk de bronbeelden

Private woning · locatie niet vermeld80 dronebeelden van 25 MPInteractief 3D-model in de browser

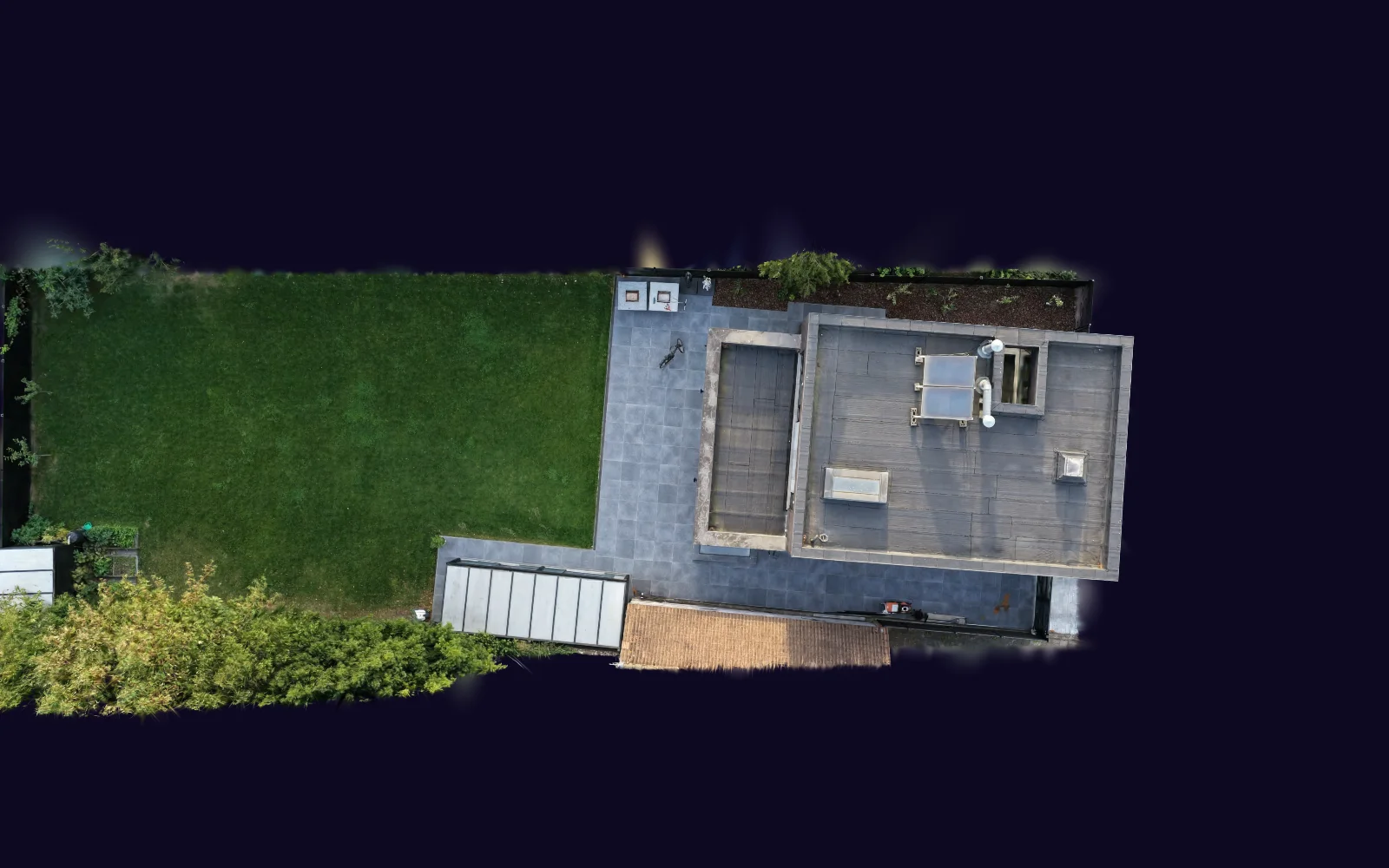

Render uit het 3D-model: een woning met platte daken, een terras en een lange tuin met overkapping — Een beeld rechtstreeks uit het 3D-model, zonder nabewerking. De straat, de oprit en de tuinen van de buren zijn weggeknipt.

In één oogopslag

Van losse dronebeelden naar één model dat de opdrachtgever zelf kan verkennen.

80dronebeelden in één vlucht

3Dinteractief model, rondom

7,4MB voor de webversie

Wat de case laat zien

Van losse beelden
naar één ruimtelijk model.

Het geheel in één model

Dakvlakken, dakranden, gevels, terras en tuin in één fotorealistische 3D-weergave, van elke kant te bekijken.

Verken het model

Details uit de bronbeelden

Voor wie dichterbij wil kijken, blijven de originele foto’s de referentie: aansluitingen, doorvoeren en gevelafwerking.

Bekijk de bronbeelden

Licht genoeg voor het web

Na bijsnijden en compressie gaat het model van 134 MB naar 7,4 MB en draait het vlot in een gewone browser, zonder extra software.

Zo is het gemaakt

Verken het model

Draai zelf rond
dak, gevels en tuin.

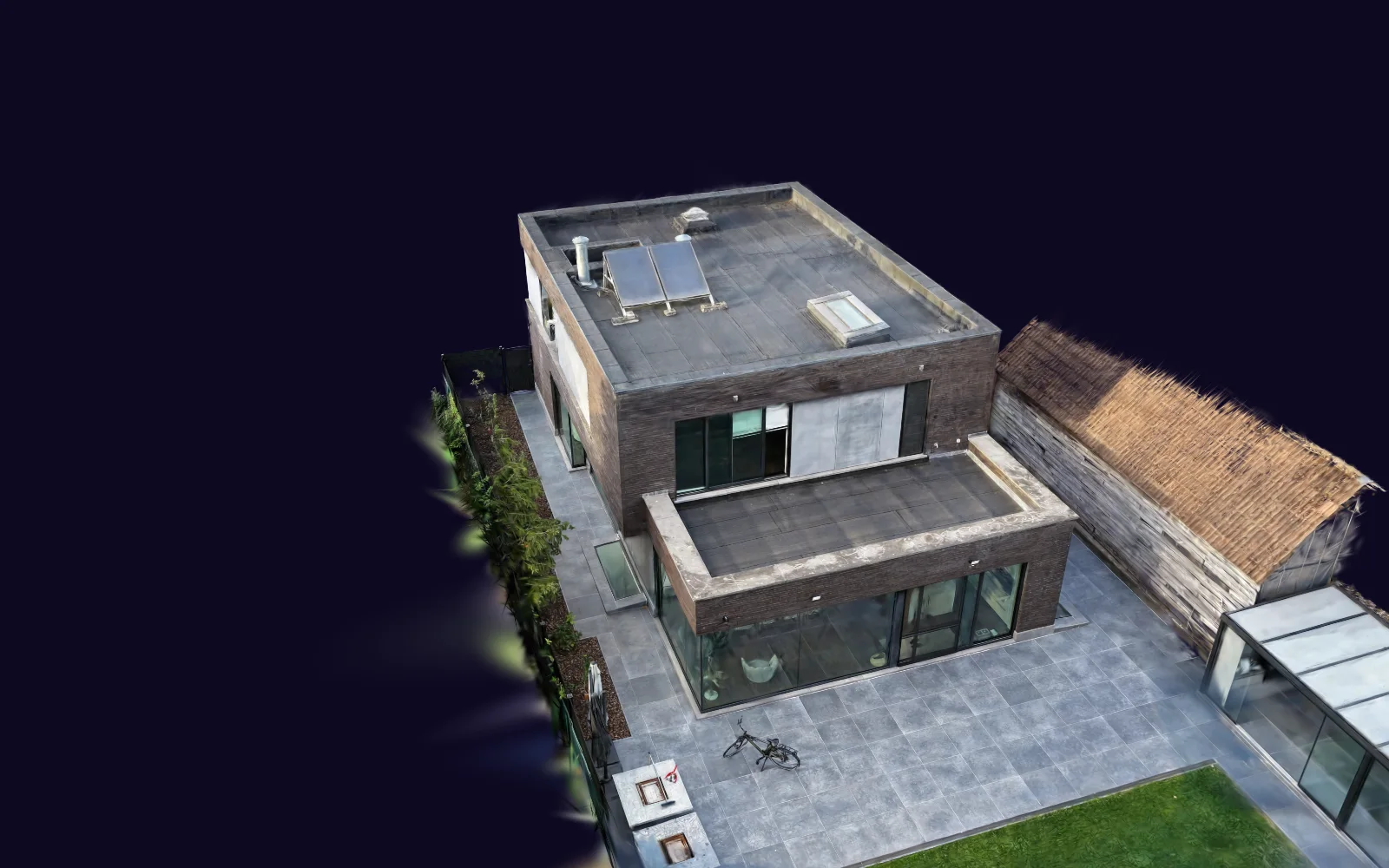

Render uit het 3D-model van de woning met tuin

INTERACTIEF 3D-MODELVerken de woningHet model is 7,4 MB groot en laadt pas als je erom vraagt.

Gebruik de knoppen om van beeld te wisselen

Render uit het 3D-model. Laad het model om zelf rond de woning te draaien.

Bijgesneden voor publicatie. Het model toont de woning en de eigen tuin: de straat, de oprit met de geparkeerde auto’s en de tuinen van de buren zijn weggeknipt. Langs de perceelgrenzen blijft een smalle rand zichtbaar. Het volledige model en alle bronfoto’s horen in het afgeschermde klantendossier.

De bronbeelden

Wat de camera
van dichtbij zag.

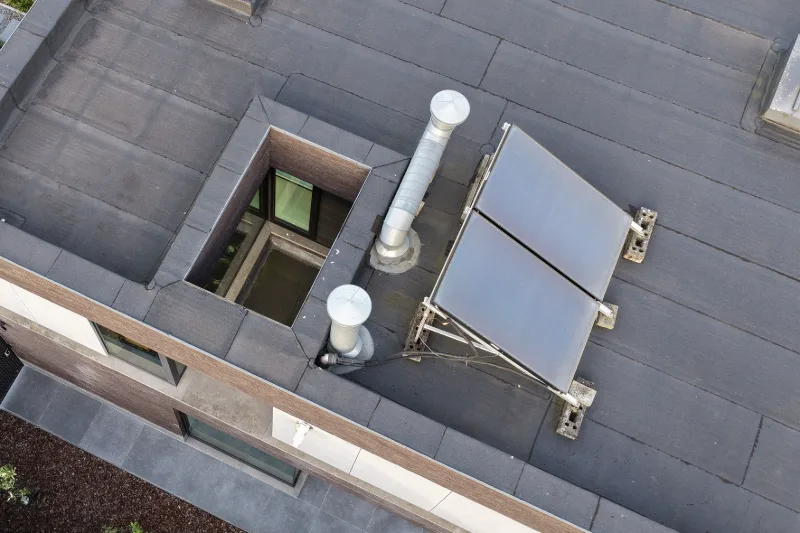

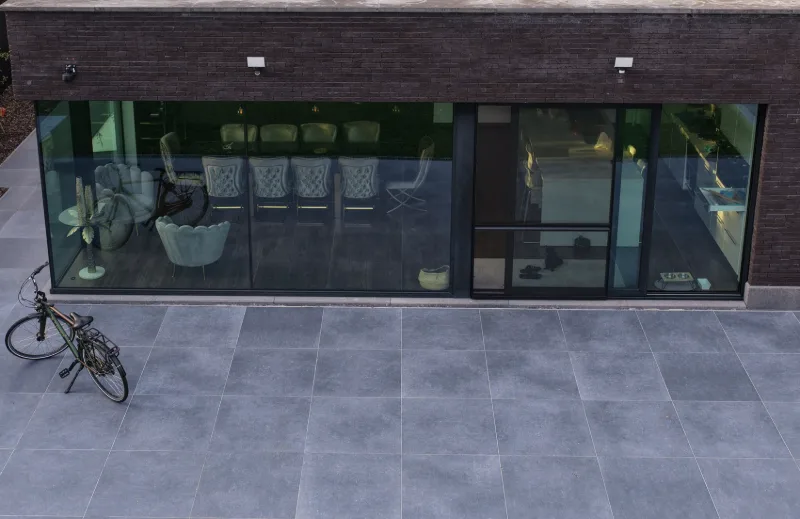

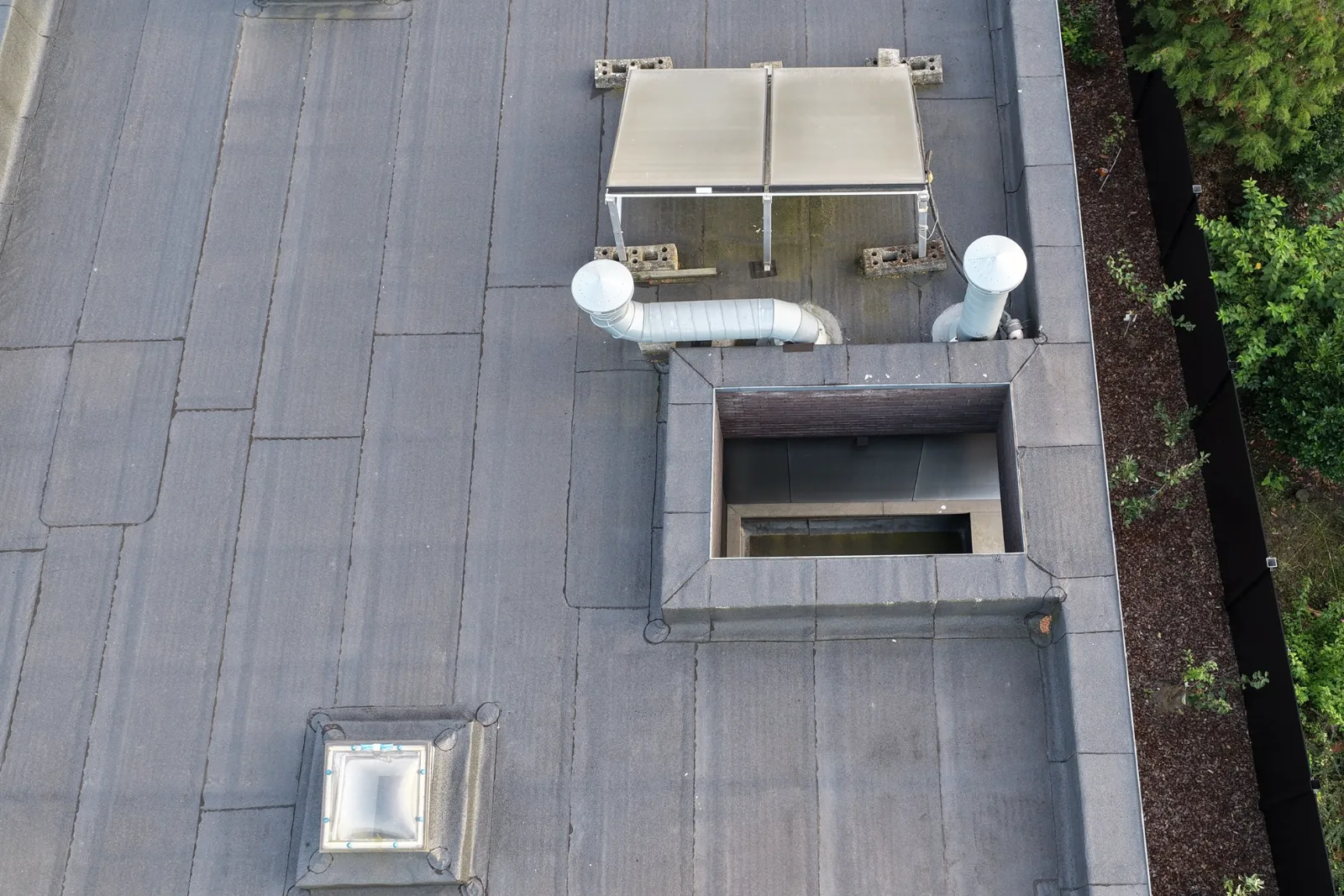

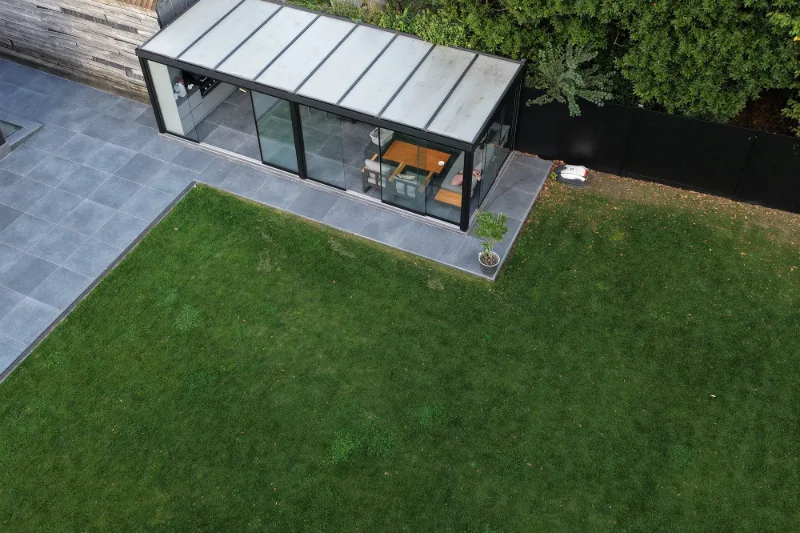

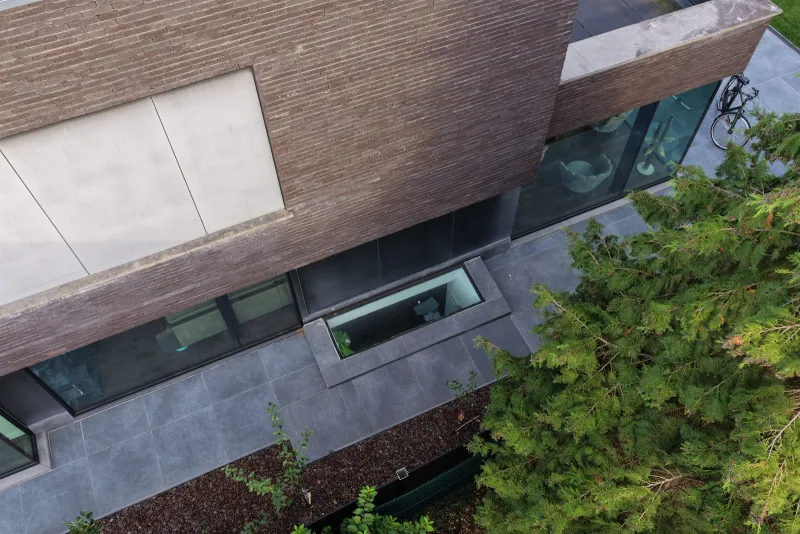

Klik op een foto om ze groter te bekijken. Alle beelden zijn verkleind en zonder GPS-gegevens opgeslagen.

Van vlucht naar model

Vier stappen
naar een model online.

Vlucht

Een baan rond de woning met schuine beelden en een raster loodrecht van boven: 80 foto’s in ongeveer 19 minuten.

80 BEELDEN · 25 MP

Reconstructie

Uit de overlappende beelden wordt een Gaussian splat berekend: een fotorealistisch 3D-model van de hele scène.

588.307 SPLATS

Opschonen

Straat, oprit, de tuinen van de buren en losse zweefpunten worden weggeknipt, zodat de woning en de eigen tuin overblijven.

410.454 SPLATS

Online

Het model wordt gecomprimeerd voor het web en draait daarna in elke recente browser, ook op een tablet.

134 MB → 7,4 MB

Duidelijke grenzen

Helder over wat het
model wel en niet is.

Wel in het model

Een fotorealistisch overzicht

Dak, gevels, terras en tuin vanuit elke hoek
Zichtbare toestand van dakvlakken en aansluitingen
Een gedeeld beeld voor eigenaar, architect of aannemer

Vraagt een aanvulling

Meten en beoordelen

Exacte maten en volumes: een puntenwolk of mesh op grondcontrolepunten
Verborgen gebreken en vochtproblemen
Een bouwtechnisch oordeel door een bevoegde expert

Een 3D-model uit dronebeelden vervangt geen opmeting door een landmeter-expert of een bouwtechnisch onderzoek.

Publiek en privé

Een publieke case.
Een privé model.

Op de website staat een bijgesneden model zonder adres. Het volledige model, alle bronfoto’s en de ruwe scan horen in het afgeschermde klantendossier.

Publieke paginaBijgesneden model en geselecteerde beelden

Privé dossierVolledig model en alle 80 bronfoto’s
